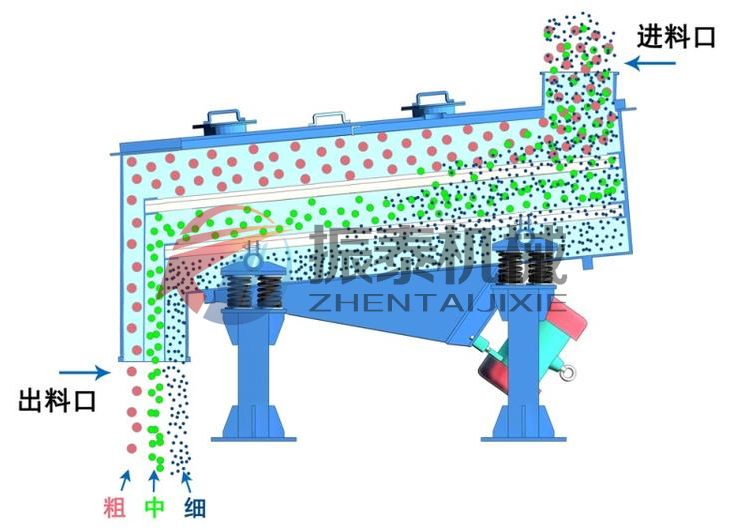

直线振动筛的工作原理:
直线振动筛将颗粒大小不同的碎散物料群,多次通过均匀布孔的单层或多层筛面,分成若干不同级别的筛分过程。大于筛孔的颗粒留在筛面上,称为该筛面的筛上物,小于筛孔的颗粒透过筛孔,称为该筛面的筛下物。通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出料口排出。
直线振动筛筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。
直线振动筛视频

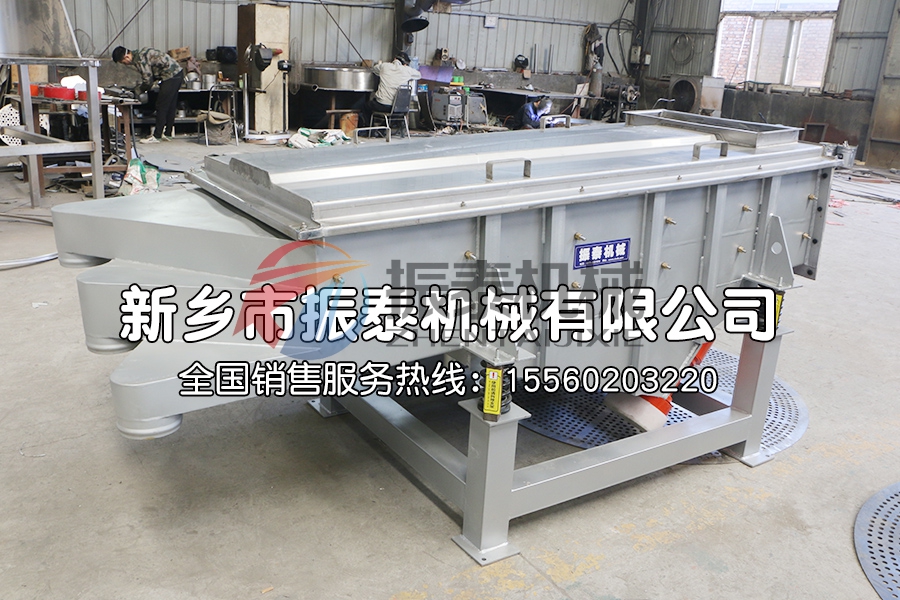

直线振动筛简称直线筛,适用于物料粒度在0.074-5mm,含水量小于70%且无粘性的各种干式粉状或颗粒状物料,直线振动筛采用双电机驱动,可自动排料,产量大、耗能低,更适合于24小时流水线作业。
DZSF型直线振动筛也叫做直线式振动筛,外形为长方形,型号有520型、525型、1020型、1025型、1030型等。
直线振动筛特点
1、可筛分400目以下颗粒状物料,筛选效率可以达到96%以上。
2、1-6层筛网设计,可同时筛分出2-7种不同粒度的物料,满足不同客户的需要。
3、双电机驱动,激振力大,产量达20吨/时,耗能可降低30%。
4、直线振动筛采用了全封闭结构,无粉尘溢散。
5、筛网更换简单迅速,只需3到5分钟,筛网材质有多种选择(尼龙、PP网)。

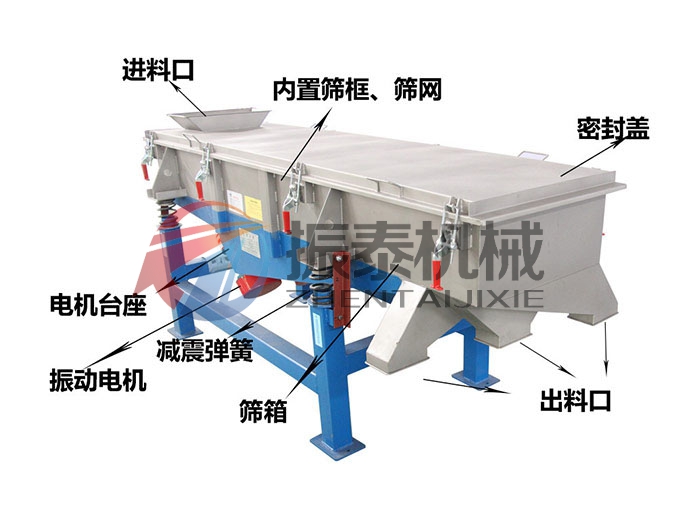

直线振动筛结构
DZSF系列直线振动筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机(使用与维修方法详见振动电机使用说明书)。
5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。
直线振动筛的适用范围。
直线振动筛是一种高效精细的筛分设备,它广泛应用用于矿山、煤炭、电力、冶金、建材、耐火、医药、陶瓷、粮食、炭素、化肥、泥浆、塑料、磨料等各行各业对大物料及中、小颗粒粉状物料的筛选和分级。
